Konfigurasi DHCP dan Firewall Pada Mikrotik
Kali ini saya akan sharing tentang konfigurasi DHCP dan Firewall pada mikrotik, di tutorial saya ini merupakan lanjutan dari totur saya minggu lalu yaitu “PENGERTIAN DAN KONFIGURASI DASAR MIKROTIK” .
Sebelum kita melanjutkan ketahap konfigurasi alangkah baiknya jika kita cari tahu terlebih dahulu tentang apa itu dhcp , dan firewall pada mikrotik ????
Dynamic Host Configuration Protocol (DHCP) merupakan service yang
memungkinkan perangkat dapat mendistribusikan/assign IP Address secara otomatis
pada host dalam sebuah jaringan. Cara kerjanya, DHCP Server akan memberikan
response terhadap request yang dikirimkan oleh DHCP Client.
Selain IP Address, DHCP juga
mampu mendistribusikan informasi netmask, Default gateway, Konfigurasi DNS dan
NTP Server serta masih banyak lagi custom option (tergantung apakah DHCP client
bisa support).
Mikrotik dapat digunakan sebagai
DHCP Server maupun DHCP Client atau keduanya secara bersamaan. Sebagai contoh,
misalnya kita berlangganan internet dari ISP A. ISP A tidak memberikan
informasi IP statik yang harus dipasang pada perangkat kita, melainkan akan
memberikan IP secara otomatis melalui proses DHCP.
Mungkin di sini saya bahas materinya satu persatu lalu lanjut ke konfigurasi . . .OKE
kita mulai saja melakukan konfigurasi pada DHCP Server. . .
1. Konfugurasi DHCP Server
Ket :
- yang di kolom biru = ethernet yang menujukan ke arah jaringan LAN
- yang di kolom kuninng = alamat jaringan ip tang di pakai untuk DHCP Server
- yang di kolom orange = alamat gateway dari jaringan DHCP
- yang di kolom ungu = range ip address yang kita pinjamkan
- yang di kolom putih = dns server dari jaringan kita
- yang di kolom abu = adalah batas waktu untuk peminjaman ip address oleh client

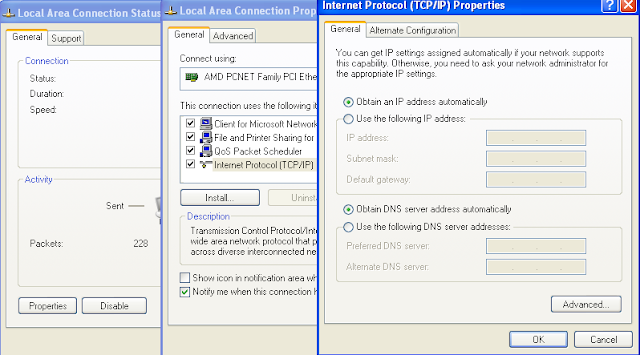

- Kita Kosongkan saja settingan pada Local Area Conection agar kita bisa mendapatkan ip address dari Server Mikrotik
- Lalu kita liat apakah kita mendapatkan ip address dari Server Mikrotik, pada gambar di bawah ini terlihat bahwa kita mendapatkan ip addressnya .
nah pada
gambar di bawah kenapa kita mendapatkan ip address terakhir yaitu
192.168.65.254 ????
itu karena pemberian ip address pada mikrotik berbeda dengan
yang lain yaitu di mulai dari range paling belakang sampai paling awal.
-
Kemudian lakukan uji koneksi dengan melakukan ping pada ip address milik sendiri dan ip address Server pada mikrotik, terlihat pada gambar di bawah ini bahwa ping yang kita lakukan mendapatkan status Reply itu berarti DHCP yang kita lakukan berhasil.
2. Untuk melihat ip address yang sedang
dipinjamkan pada client
Ket :
- Pada Kolom biru bahwa ip address 192.168.65.254 adalah ip address yang telah kita pinjamkan pada Client XP kita.
Sekalipun
kita sudah menyediakan DHCP Server dan membatasi IP Address dengan range ip
adress, namun mungkin saja ada pengguna jaringan yang jahil yang menggunakan
static ip address ini bisa mengakibatkan kita sulit untuk meminitoring
jaringan, oleh sebab itu kita harus menabah konfigurasi agar memaksa user dalam
jaringan menggunakan DHCP.
Mungkin langsung saja kita uji koneksi pada sisi
Client Kembali apakah Pengamanan DHCP Server Berhasil.
nah disisi client kita masukan ip address yang
sejaringan dan serange sesuai range yang di berikan pada DHCP Server, secara
penggunaan ip address harus nya dapat terkoneksi, tetapi secara logika karena
kita berikan pengamanan dan pemaksaan untuk client merequest ip address pada
Server Mikrotik. jadi otomatis bila kita isi static maka komputer kita tidak
ada dapat terkoneksi.
malahan jika terjadi seperti itu akan mengakibatkan
komputer yang asalnya menggunkan menggunakan ip address hasil merequest ke
Server Mikrotik yang awalnya terkoneksi akan menjadi tidak terkoneksi karena ada
2 komputer yang menggunakan ip address yang sama yaitu : 1 komputer yang benar
menggunakan dhcp server dan 1 komputer menggunakan static ip.
Maka di pakailah pengamanan DHCP Server pada Mikrotik.
Ket :
- Pada kolom orange masih reply karena pengamana DHCP Serer Belum Kita Pasang
- Pada kolom kuning terjadi RTO dikarekan pengamana DHCP Serer Telah Kita Pasang
SEKIAN TUTORIAL DARI SAYA TENTANG
DHCP SERVER PADA MIKROTIK , DAN SELANJUTNYA KITA MASUK KE MATERI KEDUA YAITU
FIREWALL PADA MIKROTIK.
Pada RouterOS MikroTik terdapat sebuah fitur yang
disebut dengan 'Firewall'. Fitur ini biasanya banyak digunakan untuk
melakukan filtering akses (Filter Rule), Forwarding (NAT),
dan juga untuk menandai koneksi maupun paket dari trafik data yang melewati
router (Mangle). Supaya fungsi dari fitur firewall ini dapat
berjalan dengan baik, kita harus menambahkan rule-rule yang sesuai. Terdapat
sebuah parameter utama pada rule di fitur firewall ini yaitu 'Chain'.
Parameter ini memiliki kegunaan untuk menetukan jenis trafik yang akan
di-manage pada fitur firewall dan setiap fungsi pada firewall seperti Filter
Rule, NAT, Mangle memiliki opsi chain yang berbeda.
Pengisian parameter chain pada dasarnya mengacu pada
skema 'Traffic Flow' dari Router. Jadi kita harus mengenali
terlebih dahulu jenis trafik yang akan kita manage menggunakan firewall.
chain bisa dianaloginkan sebagai tempat admin mencegat sebuah trafik, kemudian
melakukan firewalling sesuai kebutuhan.
FILTER RULES
Filter rule biasanya digunakan untuk melakukan
kebijakan boleh atau tidaknya sebuah trafik ada dalam jaringan, identik dengan
accept atau drop. Pada menu Firewall → Filter Rules terdapat 3 macam
chain yang tersedia. Chain tersebut antara lain adalah Forward, Input,
Output. Adapun fungsi dari masing-masing chain tersebut adalah
sebagai berikut:
- Forward :
Digunakan untuk memproses trafik paket data yang hanya
melewati router. Misalnya trafik dari jaringan public ke local atau sebaliknya
dari jaringan local ke public, contoh kasus seperti pada saat kita melakukan
browsing. Trafik laptop browsing ke internet dapat dimanage oleh firewall
dengan menggunakan chain forward.
- Input :
Digunakan untuk memproses trafik paket data yang masuk
ke dalam router melalui interface yang ada di router dan memiliki tujuan IP
Address berupa ip yang terdapat pada router. Jenis trafik ini bisa berasal dari
jaringan public maupun dari jaringan lokal dengan tujuan router itu
sendiri. Contoh: Mengakses router menggunakan winbox, webfig, telnet baik
dari Public maupun Local.
- Output :
Digunakan untuk memproses trafik paket data yang
keluar dari router. Dengan kata lain merupakan kebalikan dari 'Input'. Jadi
trafik yang berasal dari dalam router itu sendiri dengan tujuan jaringan Public
maupun jaringan Local.Misal dari new terminal winbox, kita ping ke ip google.
Maka trafik ini bisa ditangkap dichain output.
NAT (Network Address Translation)
Pada menu Firewall → NAT terdapat 2 macam opsi
chain yang tersedia, yaitu dst-nat dan src-nat. Dan
fungsi dari NAT sendiri adalah untuk melakukan pengubahan Source Address
maupun Destination Address. Kemudian fungsi dari masing-masing chain
tersebut adalah sebagai berikut:
- dstnat :
Memiliki fungsi untuk mengubah destination address
pada sebuah paket data. Biasa digunakan untuk membuat host dalam jaringan lokal
dapat diakses dari luar jaringan (internet) dengan cara NAT akan mengganti
alamat IP tujuan paket dengan alamat IP lokal. Jadi kesimpulan fungsi dari
chain ini adalah untuk mengubah/mengganti IP Address tujuan pada sebuah paket
data.
-srcnat :
Memiliki fungsi untuk mengubah source address dari
sebuah paket data. Sebagai contoh kasus fungsi dari chain ini banyak digunakan
ketika kita melakukan akses website dari jaringan LAN. Secara aturan untuk IP
Address local tidak diperbolehkan untuk masuk ke jaringan WAN, maka diperlukan
konfigurasi 'srcnat' ini. Sehingga IP Address lokal akan disembunyikan dan
diganti dengan IP Address public yang terpasang pada router.
MANGLE
Pada menu Firewall → Mangle terdapat 4 macam
pilihan untuk chain, yaitu Forward, Input, Output,
Prerouting, dan Postrouting. Mangle sendiri
memiliki fungsi untuk menandai sebuah koneksi atau paket data, yang melewati
route, masuk ke router, ataupun yang keluar dari router. Pada implementasinya
Mangle sering dikombinasikan dengan fitur lain seperti Management Bandwith,
Routing policy, dll. Adapun fungsi dari masing-masing chain yang ada
pada mangle adalah sebagai berikut:
- Forward, Input, Output :
Untuk penjelasan mengenai Forward, Input, dan Output
sebenarnya tidak jauh berbeda dengan apa yang telah diuraikan pada Filter rules
diatas. Namun pada Mangle, semua jenis trafik paket data forward, input, dan
output bisa ditandai berdasarkan koneksi atau paket atau paket data.
- Prerouting :
Merupakan sebuah koneksi yang akan masuk kedalam
router dan melewati router. Berbeda dengan input yang mana hanya akan menangkap
trafik yang masuk ke router. Trafik yang melewat router dan trafik yang masuk
kedalam router dapat ditangkap di chain prerouting.
- Postrouting :
Kebalikan dari prerouting, postrouting merupakan
koneksi yang akan keluar dari router, baik untuk trafik yang melewati router
ataupun yang keluar dari router.
Langsung saja kita mulai ke konfigurasi Firewall pada Mikrotik...
1. Maquerade dengan ip tertentu
Pada Script di atas di simpulkan bahwa yang dapat terkoneksi ke internet adalah ip address 192.168.54.210-192.168.43.250, jadi dapat di pastikan komputer saya tidak dapat terkoneksi ke jaringan karena komputer saya mendapatkan ip address 192.168.43.254 . diluar range ip yang di izinkan.
kita lihat hasilnya pada gambar di bawah .
Terlihat bahwa saat kita uji koneksi ke jaringan 192.168.43.1 hasilnya RTO.
Sebelum lanjut ke konfigurasi ke dua, kita hapus terlebih dahulu konfigurasi firewall yang pertama dengan cara seperti gambar di bawah ini.
2. Masquerade dengan fungsi waktu
Pada script di atas kita berikan waktu dari jam 08:00:00-12:00:00 dan cuma hari minggu saja dapat terkoneksi ke jaringan, jadi jika diluar jam dan hari itu tidak dapat terkoneksi.
Langsung Lihat Disisi Client apakah berhasil ???
Terlihat di kolom kuning ketika kita coba koneksi ke internet tidak terkoneksi (RTO), lalu lihat di kolom hitam waktunya itu adalah jam 07:24. jadi pasti tidak akan terkoneksi.
1. Maquerade dengan ip tertentu
kita lihat hasilnya pada gambar di bawah .
Sebelum lanjut ke konfigurasi ke dua, kita hapus terlebih dahulu konfigurasi firewall yang pertama dengan cara seperti gambar di bawah ini.
2. Masquerade dengan fungsi waktu
Langsung Lihat Disisi Client apakah berhasil ???
Biasa setelah ujicoba maka hapus lagi konfigurasi firewall barusan.
3. Firewall filtering
3. Firewall filtering
- Mebatasi akses kontrol dari
interface yang terhubung ke internet
Port
22 [ssh] port 23[talnet], 20 dan 21 [ftp], 80 [webfig],8291[winbox]
- Membatasi akses kontrol dari interface yang terhubung ke internet dengan pengecualian
Jika
suatu saat kita ingin mengakses mikrotik kita melalu interface yang terhubung
ke internet kita akan kesulitan , oleh sebab itu tambahkan pengecualian IP
ternetu pada firewall filtering, jadi dengan ip tertentu kita bisa terkoneksi
dengan mikrotik, contoh dibawah ini menggunakan ip address 192.168.43.187 untuk
ip pengecualian dan port 8291 untuk konfigurasi winbox. dan Jika
sudah di tambahkan script di atas lihat keseluruhan konfigurasi.
Ternyata
tidak dapat mengakses winbox karena , mikrotik membaca konfigurasi dari
mulai index 0 maka ip 192.168.43.187 tetap tidak akan bisa mengakses wibox
untuk itu pindahkan index 1 menjadi 0 dan sebaliknya. seperti pada gambar di
bawah ini.
Jika
sudah, Seharunya ip 192.168.43.187 bisa mengakses winbox.
Pertama : Kita isi Laptop kita dengan static ip yaitu 192.168.43.187.
Selanjutnya kita coba kembali uji koneksi pada winbox kita, maka hasilnya adalah . . . .
SEKIAN TUTOR YANG SAYA BUAT, DAN TERIMA KASIH ATAS KUNJUNGAN ANDA. . . .
